1 IS0 105 B02的廣泛性和局限性

GB/T 8427 - 2008《紡織品 色牢度試驗 耐人造光色牢度 氙弧》是修改采用IS0 105 B02： 1994《紡織品色牢度試驗B02部分：耐人造光色牢度：氙燈》及其修改單對GB/T 8427-1998進行修訂后產生的。

IS0 105 B02是紡織行業一項應用非常廣泛的國際標準。標準利用氙燈光源來加速測試紡織品因光照、溫度及濕度等因素共同作用而產生的褪色和變色性能。除GB/T 8427之外，還有很多國標也采用或引用了該標準，如GB/T 8431 - 1998、GB 11189.1-1989、GB 11189.2-1989、GB/T 14576 -1993及GB/T 16991-1997等。

但IS0 105 B02在某些方面也存在一定的局限性，如要求日曬機的樣品架是旋轉式的。這是明顯的儀器硬件特性限制，與ISO有關標準所用儀器應盡可能以性能為基礎的基本原則相違背，也不符合當今標準化的發展潮流，所以有必要對它進行修改。 2007年7月ISO/TC 38在美國拉斯維加斯召開的年會上，中國、英國及印度等國家提出了重新修訂 IS0 105-B02的提案并獲得通過。委員會已授權英國牽頭成立工作組來負責標準的修訂。

同樣應用廣泛的AATCC TM16也曾存在上述問題，但該標準已于2003年作了修訂，刪除了原有的關于旋轉樣品架的內容。

2 旋轉式與平板式日曬機的測試均勻性

以上部分已經提到IS0 105 B02中要求樣品架是旋轉的。這一要求往往給人們造成一種誤解，認為只有旋轉式日曬機才能用于ISO紡織品日曬牢度的測試。其實，在IS0 105 B02的此類要求是由歷史原因及當時的技術局限性造成的，并不說明旋轉式樣品架的測試均勻性一定好于平板式。下面通過計算和試驗來研究2種氙燈日曬機的測試均勻性。

2.1 旋轉式氙燈日曬機

日曬機曝曬倉的曝曬條件是通過多種參數的綜合控制而得到的，是一個復雜的氣候系統。從理論上說，對日曬機測試均勻性的研究需要從光照、溫度及濕度等各個方面來考慮。本文僅從輻照均勻性角度出發，用計算和試驗的方法對旋轉式氙燈日曬機進行研究。

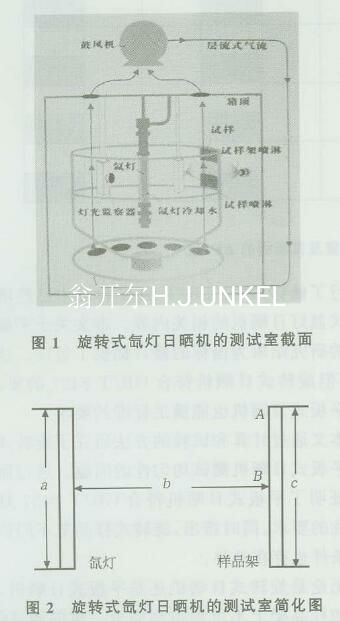

以市場上某型號日曬色牢度儀為例。該機型是旋轉式的，日曬機曝曬倉的中間是一根氙燈管，樣品架圍繞在燈管的周圍并以燈管為軸轉動，所圍成的空間近似是圓柱形(見圖1)。

從理論上說，只有在燈管長度為無限長，而且燈管上的每一點的光強都相同的情況下，在樣品架上離燈管相同距離的點才能形成相同的光強分布。但實際情況是燈管長度有限，而且燈管各點的光強并不完全相同(一般燈管兩端的光強要比中間點的弱)，從而導致不同高度樣品架上的樣品接收到的光強不同。為了計算不同位置樣品架上的樣品接收到的光強之間的差異，故把圖1簡化(見圖2)。

在圖2中，燈管(發光部分)的長度為a，燈管與樣品架之間的距離為b，樣品架的長度為c。圖中A 點是樣品架的上端點，B點是樣品架的中間位置。假設燈管均勻發光，其光強用I來表示。那么A、B兩點接收到的光強的計算公式分別為：

通過測量，設備的實際尺寸為：a≈10 cm，b≈25 cm，c≈14 cm。把a、b、c的數值代入P_A、P_B二式，經計算P_A≈93.14%P_B。由此可知，樣品架中間位置 (B點)的光強大于兩端位置(A點)的光強。

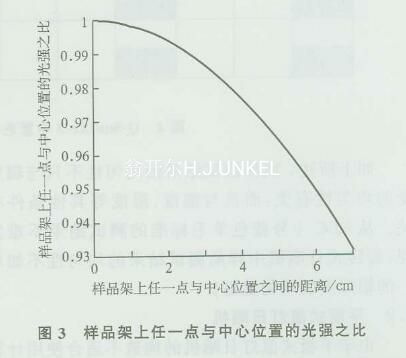

進一步研究后發現，越是靠近樣品架中間位置的光強越大;越是靠近樣品架兩端位置的光強越小。具體情況見圖3：

圖3 樣品架上任一點與中心位置的光強之比 以上數學計算是在假設燈管功率均勻的前提下所得的結果，而實際情況下燈管沿軸向的發光功率分布并不均勻，一般是中間高、兩端低。如果把燈管功率分布不均勻這一因素也考慮在內的話，上述旋轉式氙燈日曬機的輻照度至少存在7%以上的差異，試驗箱內不同高度的樣品架上接收到的光強是不同的。當然，除了輻照度之外，測試條件還和溫度、濕度等其他條件相關，上面的計算還表明旋轉式樣品架上不同位置的輻照度之間是有差異的。這就足以證明樣品架上不同位置測試條件之間存在差異，并最終導致測試結果之間存在差異。

以下通過試驗方法來進一步研究以上型號旋轉 式氙燈日曬機的測試均勻性。測試樣品選用SDC 4 號藍色羊毛標準。

把8塊SDC 4號藍色羊毛標準放在旋轉式氙 燈日曬機里。把它們安裝在同一個樣品架上，從上到 下排列，測試每個試樣的顏色變化。試驗按照GB/T 8427的6.1節歐洲曝曬條件中的通常條件進行測 試，共測試76 h。整個曝曬過程中，所有藍色羊毛標 準的位置保持不變。試驗結束后，采用CIE L^*a^*b^* 顏色系統，10°標準觀察者，D₆₅光源，用積分球分光 光度計讀取所有的顏色變化的△E^*值。

測試結果顯示，8塊SDC 4號藍色羊毛標準的 △E。值的標準偏差除以平均值為10%。

如上所述，試樣測試結果的均勻性不只與輻照度的均勻性有關，而且與溫度、濕度等其他條件有關。從SDC 4號藍色羊毛標準的測試結果不難發現，旋轉式日曬機中樣品測試結果的均勻性不如單一的輻照度的均勻性好。

2.2 平板式氙燈日曬機

由于平板式氙燈日曬機的構造不適合使用計算方法來研究測試均勻性問題，以下以Q-Sun Xe-3 氙燈老化試驗箱型號為例，通過試驗的方法進行研究。測試樣品同樣選用SDC 4號藍色羊毛標準。

把1 9塊SDC 4號藍色羊毛標準放在該平板日曬機里的不同位置進行曝曬(見圖4)，測試每個試樣的顏色變化。試驗按照GB/T 8427的6.1節歐洲曝曬條件中的通常條件進行測試，曝曬方法選擇方法3，把SDC 4號藍色羊毛標準曬至顏色變化達到灰卡3級后停止。整個曝曬過程中，所有藍色羊毛標準的位置保持不變。試驗結束后，采用CIE L^*a^*b^* 顏色系統，10°標準觀察者，D₆₅。光源，用積分球分光光度計讀取所有的顏色變化的△E^*值。

測試結果顯示，1 9塊SDC 4號藍色羊毛標準的 △E。值的標準偏差除以平均值為4%。

圖4表明，Q-Sun Xe-3型平板式氙燈日曬機在試驗中表現出很好的褪色均勻性。在平板式日曬機中的不同位置的試樣的試驗結果非常相近。經計算， SDC 4號藍色羊毛標準每個試樣的△E^*值的最大值、最小值與平均值之間的差的百分比也只有 +6. 32%和-7.97%。而這一差異包含了測量誤差，樣品的溫度和濕度誤差等。

3 結論

在IS0 105 B02進行修訂的同時，GB/T 8427 也進行了修訂，并且GB/T 8427標準中已經增加了平板式氙燈日曬機的相關內容。本文關于平板式日曬機的研究結果為國標的修訂提供了佐證。這也表明，不但旋轉式日曬機符合GB/T 8427的要求，新型的平板式日曬機也能滿足標準的要求。

本文通過計算和試驗的方法研究了旋轉式日曬機和平板式日曬機測試均勻性的問題。通過研究進一步證明了平板式日曬機符合GB/T 8427對測試均勻性的要求。同時指出，旋轉式樣品架不同位置的測試條件也存在差異。

無論是旋轉式日曬機還是平板式日曬機，不同位置的樣品架上不可能得到完全一致的測試結果，都會存在一定的差異。只要將這些差異控制在標準規定的范圍內，就能滿足GB/T 8427及其他相關標準的要求。
